臥式拉力機的操作原理是什么

臥式拉力機測量控制原理是控制、測量系統由上位機和下位機組成。其可以實現數據采集、顯示和人機對話。下位機可傳送控制參數、數據處理、曲線繪制參數等。下位機采用伺服控制器。主要實現數字PID伺服控 制，數據采集，接收命令，向上位機傳送控制數據。上下位機通過串行接口通信傳送數據。詳細內容請看以下幾點介紹：

1.上位機：采用品牌P4計算機，用VB、VC語言編制程序。界面為虛擬畫面，直觀、操作方便。數據處理功能強大，可以繪制實時曲線，軟件可以設置極限報警及停機保護等功能，以保護主機免受損壞。

控制系統軟件采用中文Windows 98平臺，應用當前最為流行的Microsoft Visual C + +設計， 運行速度快，界面美觀，操作簡單；可滿足不同材料的試驗方法，若有特殊要求，軟件可再編輯 (二次開發）。

2.下位機：伺服控制器。

3.主控模板

采用80C196為主CPU: 80C196為16位單片機，其運行速度快、運行功能強大，此模板主要完成。對其他模板進行操作，數字HD運行及控制，數據采集向上位機傳送數據，接受上位機指令并執行命令。

4.負荷放大器模板

采用交流放大技術，可以免除溫度漂移帶來的測量誤差，放大器可以自動調零，自動標定、自動換擋。放大器做常時試驗時，精度高、低漂移、低噪聲。

5.伺服系統及接口單元

驅動單元采用最新PID伺服系統，該系統控制精良、穩定性高、運行平穩可靠、響應快、噪音低，并具有過載、等齊全的保護功能。度18位A/D轉換器，確保測試值在全范圍內的精度優于±1%。

測量元件采用高精度負荷傳感器，可克服由于液壓缸與活塞之間的摩擦而引起的摩擦力。而采用壓力傳感器則無法克服。

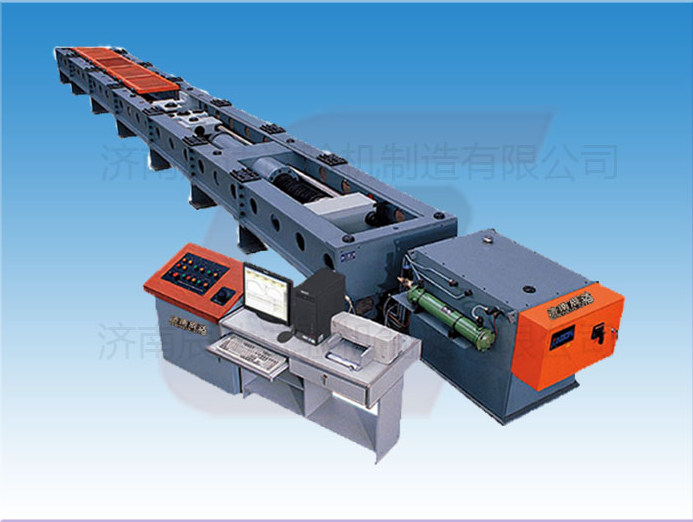

微機控制電液伺服臥式拉力試驗機采用聯想或DELL計算機進行數據處理、實時控制，測量精度高、控制準確、配置靈活、互換性強檢修便捷等特點。
